A. Pengertian Dasar Tentang  AC (Air Conditioner)

Secara umum pengertian dari AC (Air Conditioner) suatu rangkaian mesin yang memiliki fungsi sebagai pendingin udara yang berada di sekitar mesin pendingin tersebut.

         Secara khusus pengertian dari AC (Air Conditioner) adalah suatu mesin yang di gunakan untuk mendinginkan udara dengan cara mensirkulasikan gas refrigerant berada di pipa yang di tekan dan di hisap oleh kompresor.

         Adapun sebab mengapa gas refrigerant di pilih sebagai bahan yang di sirkulasikan, yaitu karena bahan ini mudah menguap dan bentuknya bisa berubah-ubah, yang berbentuk cairan dan gas. Panas yang berada pada pipa kondensor berasal dari gas refrigerant yang di tekan oleh kompressor sehingga bahan tersebut menjadi panas dan pada bagian Automatic Expantion Valve pipa tempat sirkulasi gas refrigerant di perkecil,sehingga tekanannya semakin meningkat dan pada pipa evaporator menjadi dingin.

         Penulis akan menjelaskan cara kerja AC khususnya pada AC split yang paling sering digunakan di Mall, Sekolah, Perkantoran, Perusahaan, dll.

B. Bagian-Bagian AC (Air Conditioner) Beserta Fungsinya.

            a) Compressor (komfersi).

         Yaitu berfungsi untuk memompa gas refrigerant.

            b) Recervoir.

Yaitu berfungsi untuk manyimpan gas dari condensor sebelum di alirkan  ke compressor.

Compressor dan Recervoir

c) Condensor (penguapan).

         Berfungsi untuk tempat pembuangan temperatur panas

Condensor

d) Evaporator (pengembunan).

Berfungsi untuk tempat pembuangan temperatur dingin

Evaporator

            e) Filter Dryer.

Berfungsi sebagai penyaring sisa-sisa kotoran gas dan oli

Filter Dryer

f) Motor Fan Dan Blower.

Motor berfungsi untuk memutar kipas fan dan blower agar terjadi nya sirkulasi udara.

Motor Fan dan Blower

C. Prinsip Kerja AC (Air Conditioner)

                             Gambar. Prinsip kerja Air Conditioner (AC)

D. Jenis-jenis AC (Air Conditioner)

1)      AC (Air Conditioner) Split

AC Split Indor



AC Split Outdor

2)      AC (Air Conditioner) Window

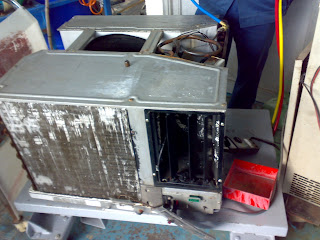

AC Window

3)      AC (Air Conditioner) Floor Standing


AC Floor Standing

4)      AC (Air Conditioner) Central

AC Central Indor

AC Central Outdor

            1) AC Split

         Di lihat dari segi bentuknya AC Split ini memiliki dua bagian yaitu indoor dan uotdoor, compressor pada AC Split in terletak pada bagian outdoornya dan memiliki kipas sebagai alat untuk mengurangi panas yang ada pada pipa kondensornya.

         Sedangkan pada bagian indoornya terdapat pipa evaporator dan motor listrik yang berfungsi memutar blower dan kemudian di keluarkan pada ruangan yang  telah di tentukan sehingga ruangan tersebut menjadi dingin

       Prinsip kerja pada AC Split adalah dimulai dari kompresor. Kompresor memompa gas yang bertekanan tinggi dan bersuhu tinggi melalui pipa tekan (Discharge) ke kondensor. Di dalam kondensor suhu gas yang tinggi dibuang oleh Fan yang terletak pada Outdoor unit, sehingga suhu gas refrigerant menjadi dingin. Setelah melalui Condensor gas refrigerant masuk ke Filter Dryer untuk disaring, agar gas yang mengalir tidak terdapat kotoran. Setelah disaring gas (Freon) masuk ke pipa kapiler yang lubangnya begitu kecil, di dalam pipa ini freon saling bertubrukan dan berdesak-desakan disini freon telah berubah wujud menjadi cair yang sebelumnya berupa gas. Setelah melewati pipa kapiler freon akan menguap dan mengambil panas didalam Evaporator yang hampa udara. Sehingga pipa-pipa di evaporator menjadi dingin dan dihembuskan oleh fan motor yang ada dalam Indoor unit.

Setelah melakukan proses pendinginan freon di dalam evaporator, freon kembali disedot masuk kembali melalui pipa hisap (suction) ke dalam Kompresor. Begitulah cara kerja AC, singkatnya freon dipompa oleh kompresor keluar melalui pipa tekan lalu masuk ke condensor lalu ke filter dryer kemudian masuk melalui pipa kapiler menuju evaporator dan kembali ke kompresor melalui pipa hisap (Suction). Proses ini terus berulang ketika AC digunakan.

2) AC Window

1. Pengertian

Pada AC Window ini memiliki bentuk yang berbeda dengan bentuk lainnya, yaitu antara indoor dan outdoornya memiliki tempat yang sama (menyatu), sehingga tidak memerlukan tambahan pipa antara indoor dan outdoor AC tersebut.

         Didalam pemasangan AC Window ini, kita harus melubangi tembok ruangan yang akan di pasang tersebut. Letak indoornya berada di dalam ruangan dan letak outdoornya berada di luar ruangan, tembok pembatas ini sangat di perlukan agar udara panas yang berada di luar ruangan tidak masuk ke dalam ruangan yang bersuhu rendah, yang dapat mengakibatkan kerusakan pada compressor AC Window tersebut.

        2. Bagian-bagian AC Window

    a)  Compressor (kompersi)

   Yaitu berfungsi untuk memompa gas freon atau gas Refrigerant ke seluruh sistem AC panas yang diserap dari evaporator dan dikeluarkan melalui kondensor.

b) Condensor (penguapan)

          Yaitu berfungsi untuk membuang temperatur panas pada outdoor.

c)  Recervoir

Berfungsi untuk menyimpan gas dari condensor sebelum dialirkan ke        compressor.

    d) Evaporator

Berfungsi untuk menyerap udara panas menjadi dingin.

    e)  Filter Dryer

Berfungsi untuk menyaring sisa-sisa kotoran gas dan oli.

    f)  Motor Fan dan Blower

Motor berfungsi untuk memutar kipas fan dan blower.

Blower berfungsi untuk mensirkulasikan udara yang berada di sekitar evaporator.

    g)  HPS (High Pressure Switch)

Yaitu berfungsi untuk megukur tekanan tinggi atau kuatnya gas.

    h)  LPS (Low Pressure Switch)

Yaitu berfungsi untuk mengukur tekanan lemah atau rendahnya gas.

3) AC Floor Standing

         AC Floor standing ini memiliki bentuk yang besar baik pada indoornya maupun pada outdoornya, peletakan AC Floor standing ini yaitu pada bagian indoornya di letakkan pada dasar lantai ruangan yang di lengkapi dengan dudukannya, daerah pada bagian depan indoornya harus lapang hal ini di sebabkan agar sirkulasi udara pada AC Floor standing tersebut tidak terganggu.

         AC Floor standing ini mampu mencapai temperatur terendah hingga kurang lebih 10 derajat celcius sedangkan pemasangan pada bagian indoornya disebelah atas dibuat suatu corong/dakting udara, yang dapat di tempatkan hingga ketinggian 3,5 meter.

         AC Floor standing ini sangat banyak di gunakan pada setiap industri, karena memiliki kapasitas ruangan yang cukup besar dibandingkan dengan AC lainnya dan AC ini biasanya di letakkan dalam suatu ruangan produksi.

4) AC Central

         Ukuran pada AC ini hampir sama dengan AC Floor standing yang memiliki bentuk dan ukuran cukup besar. Perbedaannya ialah ukurannya dan tempatnya peletakkan pada bagian indoornya. AC Central ini di pasang (di letakkan) pada bagian atas dekat ceilings (plafon), dan AC ini lebih banyak di pasang dalam keadan tergantung.

         AC Central ini memiliki dua buah blower yang di gunakan untuk menghisap suhu dingin pada bagian evaporatornya dan mengeluarkannya keruangan yang telah di tentukan. AC ini biasanya diberi corong udara/dakting pada depan blowernya, sebagai tempat penyalur udara dari blower menuju ruangan. AC ini memiliki filter, yang dipasang pada bagian belakang blower.

E. Masalah-Masalah Yang Di Hadapi

 1. AC (Air Conditioner) yang membeku ( jadi es ).

     AC (Air Conditioner) membeku (jadi es) bisa juga disebabkan karena ACnya kotor, kekurangan gas freon/refrigerant, dan kerusakan pada motor fannya.

        Cara Mengatasinya:

         a)  Kalau AC membeku (jadi es) di sebabkan karena kotor.

   Cara mengatasinya  kita cukup dengan membersihkan bagian-bagian dalam AC yang kotor/mencuci AC tersebut.

b) Kalau filter dryernya mampet compressor bekerja tidak stabil, dapat   menyebabkan compressor overload.

Cara mengetahui filter dryernya mampet dapat dilihat dari pipa katup buangnya dingin, sedangkan normalnya pipa katup buang itu panas, panasnya dapat dilihat dari berapa kapasitas compressor tersebut. Kalau filternya sudah mampet tidak bisa diperbaiki lagi dan kita harus mengganti filter yang baru.

c)  Kalau  Compressor  kekurangan  gas  freon/gas refrigerant maka AC juga bisa menjadi beku (jadi es), karena gas yang dipompa oleh compressor sedikit.

         2. AC Split yang tidak dingin

         AC Split yang tidak dingin, umumnya disebabkan oleh Freon yang habis atau outdoor yang sudah kotor sehingga dalam proses pendinginan tidak maksimal.

Cara Mengatasinya :

a)        Kalau Freon Habis isi kembali dengan memakai Refrigerant 22 menggunakan alat Regulator ke kompresor.

b)        Dan jika kotor bersihkan outdoor unit dengan hati-hati, sebaiknya matikan terlebih dahulu sumber arus pada Outdoor tersebut.

F. Perawatan Pada AC (Air Conditioner)

       Hal yang harus di lakukan agar AC (Air Conditioner) dapat bekerja dengan baik, antar lain:

a)      Lindungi AC dari debu dan air hujan.

b)     Lindungi ruangan AC dari asap, bau yang tidak sedap dan tidak terlalu panas.

c)      Untuk mengurangi pemborosan bahan AC ruangan, cegah udara luar terlalu banyak masuk secara langsung kedalam ruangan yang dipasang AC.

d)     Bersihkan kisi-kisi ventilasi Evaporator dari kotoran debu minimal 3 kali dalam satu tahun.

e)      Lakukan perawatan pada AC sesering mungkin agar AC tersebut berfungsi dengan baik dan dapat digunakan lebih lama oleh pemakainya.

f)       Perbaikilah langsung bagian AC yang mengalami kerusakan, baik itu kerusakan yang besar ataupun kerusakan kecil.

g)      Jangan biarkan kondisi AC menyala terus-menerus, jika tidak di gunakan segeralah matikan AC.
